Συστηματα, ευρεσιτεχνειες, πατεντες κλειδωματος. Ο,τι ξερουμε και γνωριζουμε, ας το βαζουμε εδω να μαθαινουμε.
Συστημα κλειδωματος σε δικανα (SxS, O/U)
- Thread starter Γιάννης Κρόκος
- Ημερομηνία δημιουργίας
gvp9000
Banned
Και έλεγα το πρωί να φτιάξω τέτοιο θέμα.
Ακούμε τους γνώστες, εγώ μόνο το boss ξέρω
Το πρωί διάβαζα αυτό
http://oplognosia.com/?p=10272
Παρα πολύ ενδιαφέρον θέμα, για να έχεις άποψη για τα κλειδιά δεν χρειάζεται να είσαι ειδικός, αλλά απαιτείται να έχεις στοιχειώδεις γνώσεις φυσικής, φαντασία και πολύ μα πάρα πολύ μεράκι και ενασχόληση με την μελέτη του κάθε συστήματος κλειδιών, με σχολαστικη και μακρά ανάλυση της κατασκευής Ο Κυπριδημος, από τους πιο ορθολογιστες και ακομπλεξαριστους και άξιους προσοχής αρθρογράφους, αλλά Βασίλη αν δεν σας είναι κουραστικό έχω πολλές ενστάσεις και στα δικά του γραπτά, και για να μην θεωρηθω αντιδραστικος, θα πρότεινα να πιάνουμε ένα είδος κλειδώματος κάθε φορά και να το εξετάζουμε διεξοδικά. Για τούς τελειομανεις θα είναι πολύ ενδιαφέρουσα συζήτηση.
Για να γινει πρεπει καποιος να γραψει τις κυριες κατηγοριες και υποκατηγοριες τους
Πχ ανσον ντειλι απλο,ανσον ντειλι με περαστο κλειδι οπως στην γερμανια κλπ
Επιπλεον πρεπει να γινει αναφορα και στο κολλημα των καννων στην βαση-ντεμιμπλοκ- μονομπλοκ- χελιδονοουρα κλπ γιατι επηρεαζει και το στησιμο των κλειδιων
Πρεπει ομως να το κανει καποιος που εχει εμβαθυνει στο θεμα
Πχ ανσον ντειλι απλο,ανσον ντειλι με περαστο κλειδι οπως στην γερμανια κλπ
Επιπλεον πρεπει να γινει αναφορα και στο κολλημα των καννων στην βαση-ντεμιμπλοκ- μονομπλοκ- χελιδονοουρα κλπ γιατι επηρεαζει και το στησιμο των κλειδιων
Πρεπει ομως να το κανει καποιος που εχει εμβαθυνει στο θεμα
Χρυσανθε έχεις δίκιο, μπορούμε για αρχή να παραβλεψουμε την ποιότητα των μετάλλων, και τις διαστάσεις των βάσεων,τοιχωμάτων κλπ. και να εξετάζουμε μόνο τον σχεδιασμό και την αποτελεσματικότητα του κάθε μηχανισμού. Πχ αναφέρει κάποιος ένα τύπο κλεισίματος και συζητάμε διεξοδικά τα υπέρ και τα κατά.
Βάζω τις δύο εικόνες που δείχνουν η μία την αρχιτεκτονική του κλασικού κλεισίματος purdey, του πιο κοινού στα πλαγιοκανα και όχι μόνο, και η δεύτερη παριστά σχηματικά τις δυνάμεις που ασκούνται στον καθρέπτη της βάσης κατά τον πυροβολισμο ,καθώς και την κυκλική κίνηση που τείνει να έχει η κάνη με κέντρο το σημείο Ο και όχι κατα μήκος του άξονα της εξαιτίας των κλειδιών.
Attachments
Πριν κανα χρονο, ηρθε στη κατοχη μου ενα ισπανικο πλαγιο, αγνωστου κατασκευαστη, με ελαφρως κουνημενα κλειδια. Συστημα κλειδωματος purdey, οπως παραπανω δειχνουν οι εικονες, συν ενα περαστο τυπου greener στρογγυλο. Κατα τη ταπεινη μου αποψη, το τριτο το περαστο δε πρεπει να προσφερει και πολλα στο ολο συνολο. Η επισκευη του κουνηματος εγινε με γεμισμα του αγκιστρου και επειτα λιμαρισμα. Πλεον φαινεται και ακουγεται οτι κλεινει καλα.
Είχε γράψει πολύ σωστά ο Κυπριδημος για τα πολλαπλά κλειδιά ότι είναι λάθος, γιατί είναι απίθανο να συνεργαζονται ταυτόχρονα, συνήθως ένα δέχεται το φορτίο και αν υποχωρήσει ίσως το επόμενο να μην έχει την απαιτούμενη αντοχή από μόνο του και να καταρρεύσει το σύνολο.
Μια και δεν προχωράει ο διάλογος να το σπρώξω λίγο. Στα πλαγιοκανα ένα θέμα είναι η αντοχή των κλειδιών των κανων και ένα άλλο της βάσης . Ασ πιάσουμε την βάση που είναι πιο εύκολο να δούμε διαφορές. Αν θεωρήσουμε ίδιο το ύψος το πλάτος ,και το μήκος δύο βάσεων, η βάση πού της έχει αφαιρεθεί λιγότερο μέταλλο σαφώς έχει μεγαλύτερη αντοχή απο την άλλη. Άρα οι μηχανισμοί που στην βάση έχουν μόνο τα κλειδιά και όχι ελατήρια, μοχλούς κλπ υπερτερούν. Στην κατηγορία αυτή έχουμε λίγα όπλα, όπως fabarm, chapuis, dickson, grant , krieghoff.
Πολυ σωστος

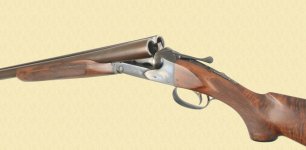

Επιπλεον αξιο μελετης ειναι το αμερικανικο δικαννο το γνωστο 21 της whinchester
Δεν θυμαμαι εαν ο μηχανισμος του ειναι μεσα στην βαση αλλα οι διαφορες στο μηκος της βασης και οι ενισχυσεις ΨΗΛΑ στο υψος του καθρεπτη ειναι χαρακτηριστικες οπως και στο μεγαλο μονοκοματο κλειδι
Επιπλεον αξιο μελετης ειναι το αμερικανικο δικαννο το γνωστο 21 της whinchester
Δεν θυμαμαι εαν ο μηχανισμος του ειναι μεσα στην βαση αλλα οι διαφορες στο μηκος της βασης και οι ενισχυσεις ΨΗΛΑ στο υψος του καθρεπτη ειναι χαρακτηριστικες οπως και στο μεγαλο μονοκοματο κλειδι
Είναι μία έξυπνη απλοποιημένη ( <<αγροτική >>) εκδοχή του μηχανισμου ανσον- ντηλυ , εδώ έχουμε μόνο ένα κλειδί αλλά μεγάλων διαστάσεων ,όλο το φορτίο ως προς τον οριζόντιο άξονα ( που είναι πάντοτε το κύριο φορτίο),το δέχεται ο πειρος τής βάσης και το αγκιστρο του κλειδιού της κάνης, και την τάση για άνοιγμα την συγκρατεί η εγκοπή στο πίσω μέρος του κλειδιού και η γλώσσα που κινείται μπρος πίσω από τον μοχλό ανοίγματος. Η βάση είναι ασυνήθιστα μεγάλων διαστάσεων ειδικά στο μήκος, κάτι που αυξάνει την αντοχή και πολύ ενισχυμένη στο πίσω μέρος, ειδικά κάτω από την γωνία του καθρέπτη καθρέπτη όπου και ασκούνται οι μεγαλύτερες καταπονησεις. Δεν θυμίζει τα κλασσικά αγγλικά boxlock σε φινέτσα, αλλά υπερτερεί σε αντοχή.
Η ευρωπαϊκή εκδοχή- αντιγραφή του είναι το μπαικαλ. Και αρκετά βελτιωμένο στα περισσότερα σημεία.
Ενα κλειδι αλλα ΤΕΡΑΣΤΙΟ!!!!
Δεν ειναι μονο υο μεγεθος του αλλα το πλατος τους και ο τροπος που εδραζει στην βαση υπο το σκεπτικο του χωρου που καταλαμβανει σε αυτην
Με το ιδιο σκεπτικο ειναι και αυτο του αμερικανικου οπου η πιο μακρια βαση πεζει αυτο το ρολο εναντι του πιο στενου κλειδιου αλλα επισης μεγαλου σε μηκος
Επισης το κλειδωμα στα φαμπαρμ και περατσι που μαζι τα 4 κλειδια περνουν και παλι μεγαλο ογκο στην βαση
Το μονο συστημα κλειδιων με παραδοσιακη μορφη που εχουν τεραστια αντοχη ειναι αυτα των γερμανικων μερκελ ωστοσο και εκει υπαρχουν διαφορες σε σχεση με ενα απλο ισπανικο και ιταλικο
Περαν του περαστου πυρου που δεν κανει την μεγαλη διαφορα στα μερκελ πιστευω οτι η βαση που κολλουνται τα κλειδια εχει επιπλεον παχος και ειναι ενα σωμα με αυτην
Στην ουσια αυτο ενυσχιει την αντοχη τους
Οπως και η πιο χοντρη αλλα και κοντη βαση
Μια και δεν έγινε κανένα σχόλιο για τους άνω μηχανισμούς κλειδώματος να κάνω ένα εγώ. Το σύστημα beretta, προσφέρει χαμηλό προφίλ, και εύκολη επισκευασιμοτητα. Αρνητικά, χαμηλό ύψος τοιχωμάτων βάσης στο πίσω μέρος, κάτω από τον καθρέπτη, και κυρίως πρόβλημα με το headspace, κάτι που πολύ πιθανό να προκαλέσει αφλογιστιες στην πορεία. Το σύστημα merkel, το μόνο που συγκρατεί την οριζόντια τάση για αποστασιοποιηση των κανων από τη βάση με κλειδιά ( διπλό Greener ή Kersten), και στον άξονα της πάνω κάνης, όλα τα υπόλοιπα συστήματα κλειδιών σε αλληλεπίθετα το κάνουν με συγκράτηση της οριζόντιας μετακίνησης από κλειδιά που βρισκονται μόνο στην κάτω κάνη. Μειονέκτημα ; το μεγαλυτερο βάθος της βάσης. Στο darne ,πολλά τα συν, τα μείον είναι συζητησιμα, δεν συνδυάζεται με αυτόματους εξωλκεις, ( για μένα είναι θετικό), ούτε βολεύει για χρήση κάλυκα με μεγάλο μήκος, ( του ταιριάζει πιο πολύ το 2ιντσο), και ένα αισθητικό, η παρουσία του δεύτερου κλειδιού στο πάνω μέρος χαλάει την κατά τα άλλα άψογη εικόνα του.
